Гильзы флажковые изолированные KNIPEX 97 99 022 KN-9799022

Для бытового применения при необходимости опрессовки и соединения любых многожильных проводов, как правило, применяются специальные контактные гильзы с пластиковыми изоляторами. Диапазон их размеров составляет от 0,25 до 150 мм.

Компания Knipex выпускает качественные гильзы подавляющего большинства размеров для обжима одного и двух проводов.

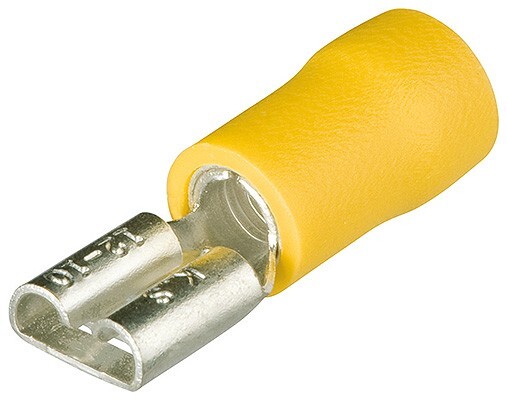

Флажковые гильзы серии KN-9799022 представляют собой виброустойчивые плоские разъемы «мама» с изолированной ПВХ манжетой.

Данные гильзы применяются для создания быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации.

Особенности флажковой гильзы:

• Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким;
• Исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил;
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой;
• Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»;
• После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение.

В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контактных соединений

Технические характеристики модели KN-9799022:

• Материал изоляции: самозатухающий ПВХ, класс V-0 по UL94, термостойкость: 75 °C;
• Материал дополнительной медной втулки: медь марки М1;
• Материал разъема: латунь марки Л63;
• Покрытие втулки и разъема: электролитическое лужение;
• Максимальное напряжение: 400 В;
• Цвет маркировки — желтый;
• Применяется для опрессовки многожильных кабелей площадью сечения 4,0 – 6,0 мм или американского калибра AWG 11 – 10;
• Размеры контактной части — 6,3 * 0,8 мм;
• Количество наконечников в упаковке — 100 штук, общий вес — 97 грамм;
• Не используется для опрессовки одножильных проводов.

Перед обжимом кабеля, стриппером очищают его изоляционный слой по длине гильзы. Опрессовка производится путем механической деформации специальными пресс-клещами. Таким образом, жилы кабеля будут максимально защищены от повреждений и разрядов. Обжим обеспечит длительное и бесперебойное функционирование кабеля, предотвращая процессы окисления и перегрева.
