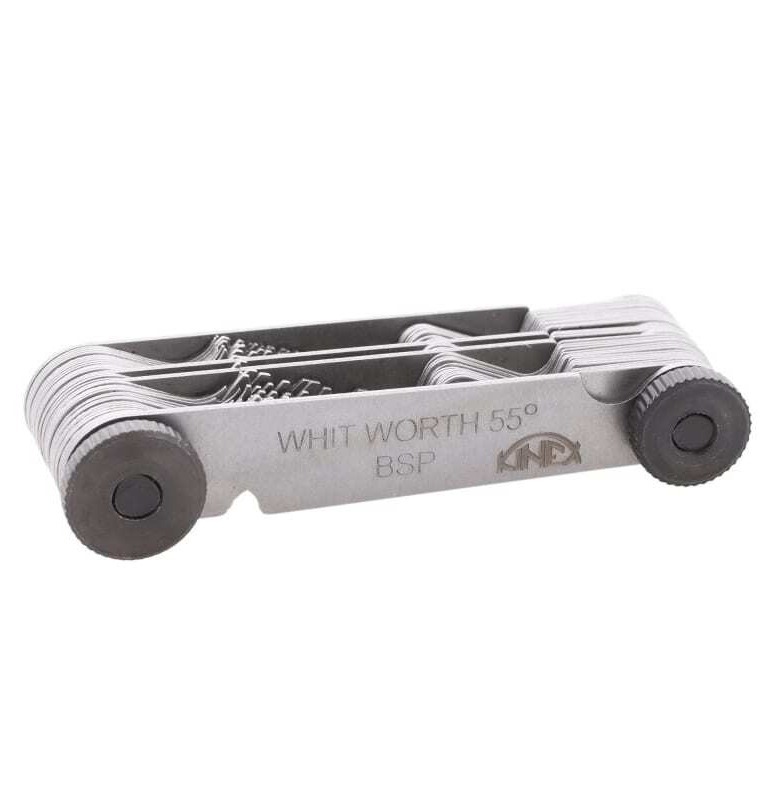

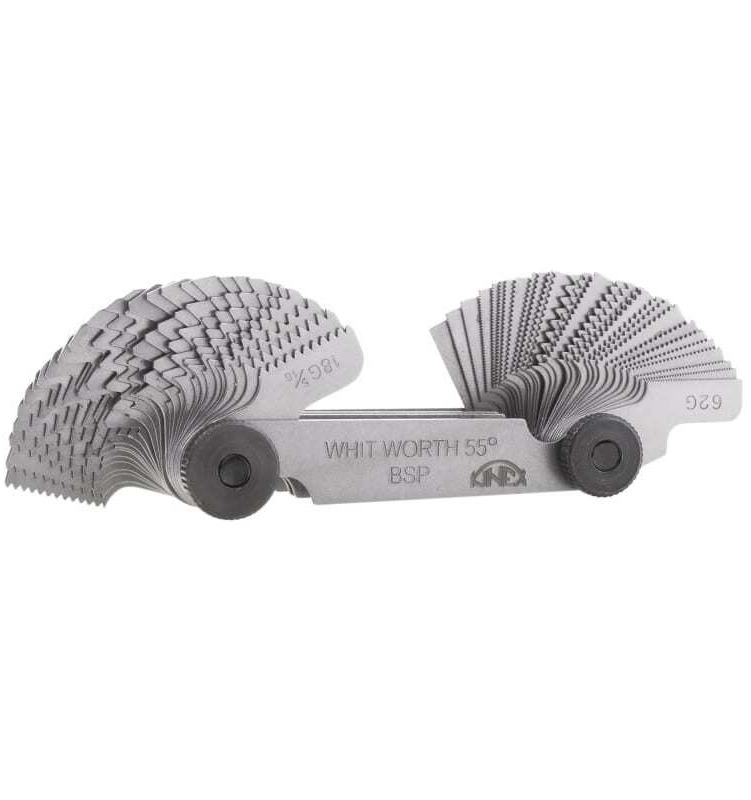

Резьбомер Kinex М+W+G, 58 шаблонов 1148 имеет вид сдвоенной обоймы металлических пластин с эталонным профилем. Измерение производится методом перебора (совмещения) пластины с измеряемой резьбой.
Конструкция набора обеспечивает возможность свободной замены любого шаблона. Прочные металлические винты, для надежной фиксации пластины
58 шаблонов:
- Метрическая резьба, 60°, M/MF: 0,25-6,0 мм, 24 шаблона;
- Трубная резьба, 55°, G / BSP: 4G-62G, 6 шаблонов;
- Британская дюймовая резьба Витворта, 55°, BSW/BSF: 8-28, 28 шаблонов.
Комплектация
- Резьбомер.
- Шаблоны, метрическая резьба, M/MF: 0,25мм; 0,3мм; 0,35мм; 0,4мм; 0,45мм; 0,5мм; 0,6мм; 0,7мм; 0,75мм; 0,8мм; 0,9мм; 1,0мм; 1,25мм; 1,5мм; 1,75мм; 2,0мм; 2,5мм; 3,0мм; 3,5мм; 4,0мм; 4,5мм; 5,0мм; 5,5мм; 6,0мм
- Шаблоны, трубная резьба, G(BSP): 28; 19; 14; 11; 10; 8.
- Шаблоны, дюймовая резьба, BSW/BSF: 62; 60; 48; 40; 36; 32; 30; 28; 26; 25; 24; 22; 20; 19; 18; 16; 14; 13; 12; 11; 10; 9; 8; 7; 6; 5; 4,1/2; 4.
